ماكينة تجديل الكابلات ذات القفص الصلب، KJ630Rigid Cage Stranding Machine
خط تجديل الكابلات الصلبة لتصنيع موصلات النحاس والألومنيوم ذات المقاطع العرضية الكبيرة.
ماكينة تجديل الكابلات ذات القفص الصلب: تجديل فعال للموصلات ذات المقطع العرضي الكبير
نقدم لكم ماكينة تجديل الكابلات ذات القفص الصلب KJ630، المصممة للتصنيع الفعال لموصلات النحاس والألمنيوم ذات المقاطع العرضية الكبيرة. آلة التجديل المتقدمة هذه تلغي الحاجة إلى للي المعاكس أثناء عملية التجديل، مما يضمن نتائج عالية الجودة. بالإضافة إلى ذلك، يمكنها التعامل مع كل من الموصلات الدائرية والقطاعية الشكل، بالإضافة إلى عمليات الضغط اللي المسبقة للموصل المجزأ.
الخصائص
- هيكل إطار قوي لتعزيز الصلابة والتشغيل بسرعة عالية
- أجهزة جر ودعم نشطة مزدوجة لزيادة القوة وقوة السحب
- نظام توزيع الأسلاك الطبيعية لمنع تآكل الموصل أثناء التجديل
- الكشف التلقائي عن كسر الأسلاك والإيقاف الفوري للماكينة لتعزيز السلامة
- نظام تحكم PLC للتشغيل السلس والأداء الموثوق والتشغيل الآلي بدرجة عالية
المواصفات
| عدد الأسطوانات في القفص | 6, 12, 18, 24, 30, 36 |
| قطر السلك الواحد | النحاس: من 1.5 إلى 4.5 مم |
| الألومنيوم: من 1.8 إلى 5.0 مم | |
| سبيكة الألومنيوم: من من 1.5 إلى 4.5 مم | |
| سرعة دوران القفص | 6 بكرات: 220 لفة في الدقيقة 12 بكرة: 200 لفة في الدقيقة |
| 18 بكرة: 180 لفة في الدقيقة 24 بكرة: 160 لفة في الدقيقة | |
| 30 بكرة: 120 دورة/ دقيقة | |
| 36 بكرة: 100 لفة في الدقيقة | |
| خطوة التجديل | 6 بكرات: من 37 إلى 500 مم 12 بكرة: من 44 إلى 590 مم |
| 18 بكرة: من 52 إلى 694 مم | |
| 24 بكرة: من 61 إلى 819 مم | |
| 30 بكرة: 72 إلى 965 مم | |
| 36 بكرة: من 85 إلى 1300 مم | |
| سرعة الخط | من 6.9 إلى 53 متر في الدقيقة |
| قياس البكرة في القفص | PND 630 |
| ارتفاع المركز | 1100mm |
| وحدة شد السلك | وحدة الشد بالبكرة المزدوجة Ø2000 (2500、3150) |
التفاصيل

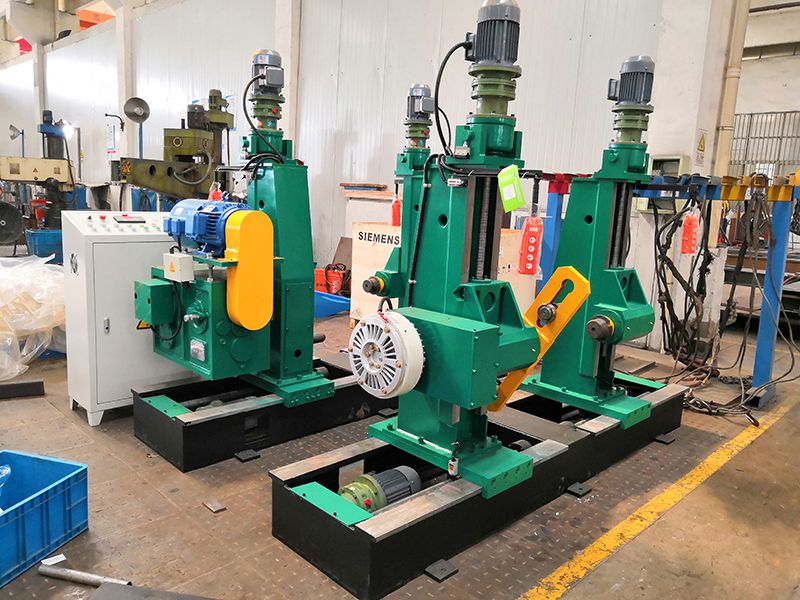

حامل التموين
- وضع اختياري مع التحكم الميكانيكي في الشد أو الشد باستخدام المكابح المغناطيسية، مما يضمن تحكماً ثابتاً وقابلاً للتعديل في الشد
- التوقف التلقائي للماكينة في حالة انقطاع الأسلاك

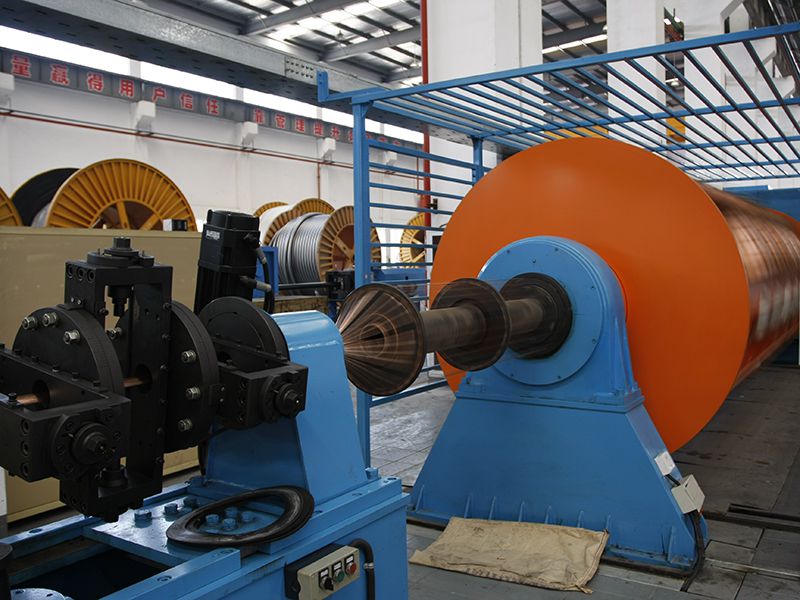

توجيه السلك

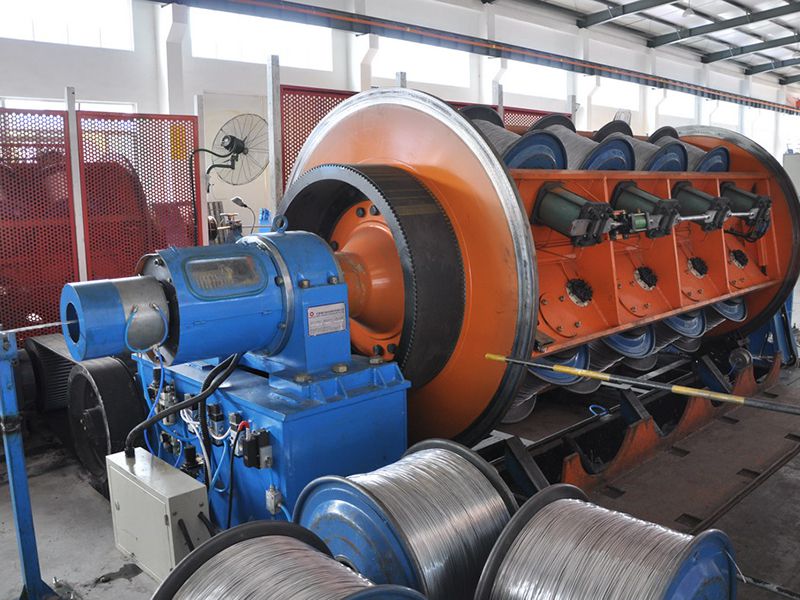

قفص التجديل

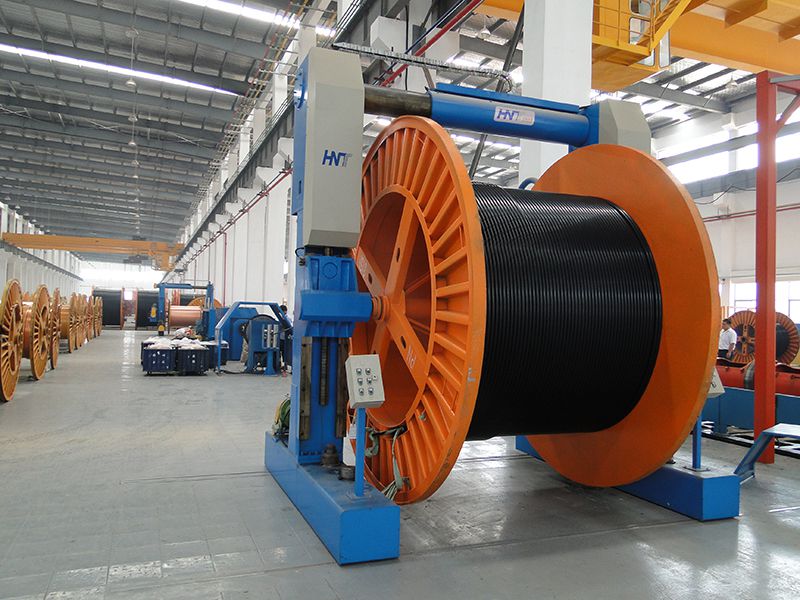

حامل الاستقبال
- وحدة تثبيت الأسلاك بالمحرك مع آليات الحماية الميكانيكية والكهربائية
- سهولة تحميل وتفريغ بكرات الأسلاك
- التزامن مع الماكينة الرئيسية للشد المستمر أثناء التشغيل وتأخير التوقف بعد إيقاف الماكينة

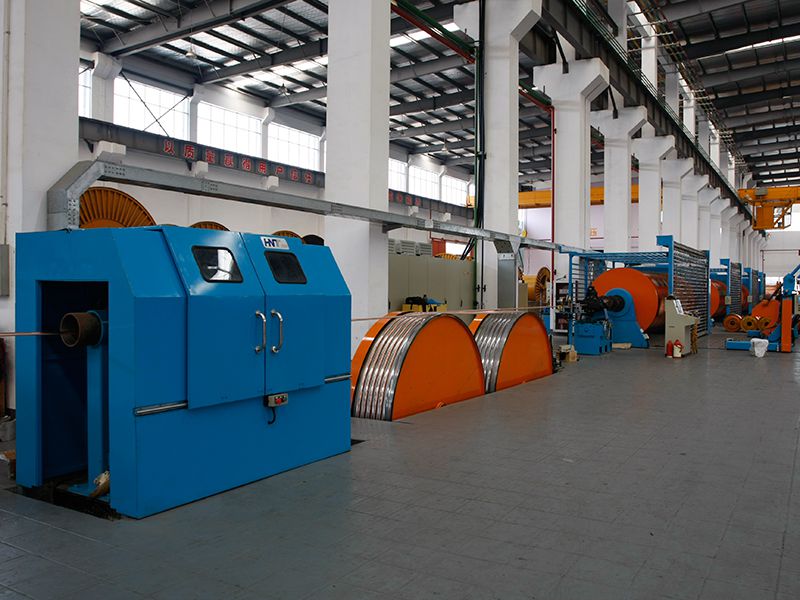

وحدة الشد ببكرة مزدوجة
- بكرات تدوير مزدوجة مع توزيع السلك الطبيعي لمنع تلف الموصل
- نظام ضغط هوائي لمنع انزلاق الكابل أثناء بدء التشغيل
- التزامن وقوة السحب الممتازة
- الحماية من زيادة الحمل مع وصلة الربك بالمسمار
عداد القياس المتري
- عداد القياس المتري الإلكتروني بدون تلامس للحصول على قياسات دقيقة وموثوقة
- يوجد عداد قياس متري ميكانيكي

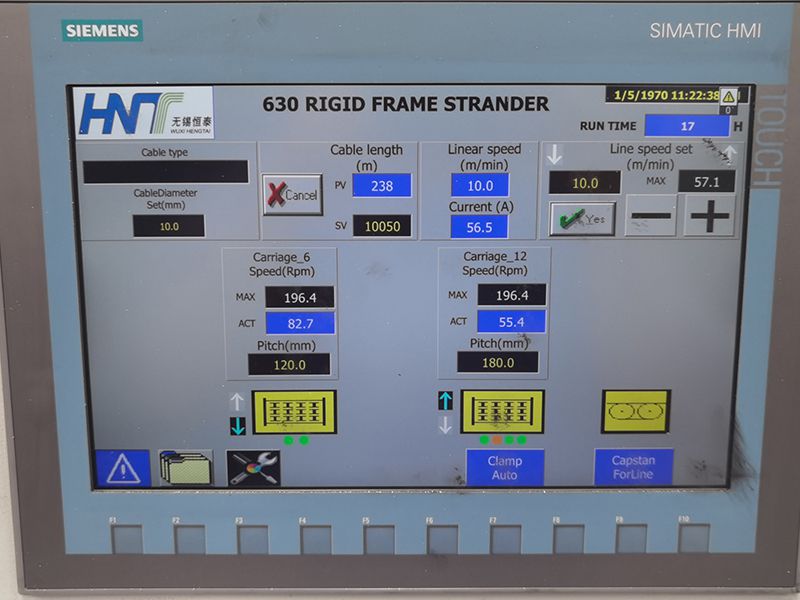

نظام التحكم
- نظام تحكم Siemens PLCللتشغيل السلس والأداء الموثوق
- جميع المواصفات الفنية قابلة للتعديل من خلال واجهة المستخدم بشاشة اللمس، مع إمكانية تخزين بارامترات عملية الإنتاج
