ماكينة تسليح الكابل بالأسلاكWire Armouring Machine

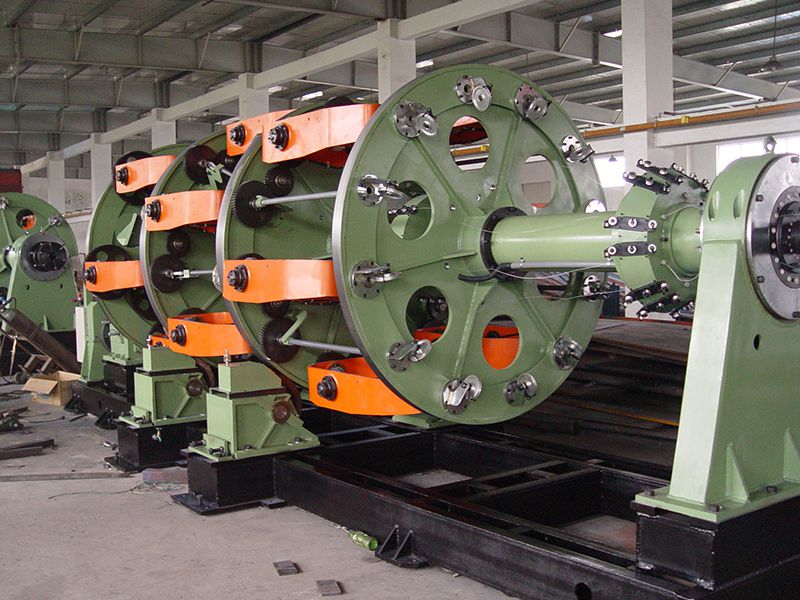

توفر شركة S&A ماكينة تسليح الكابل بالأسلاك، حل متعدد الاستخدامات لتجديل الأسلاك النحاسية المفردة، الأسلاك الفولاذية، الموصلات النحاسية ذات المقطع العرضي الكبير. يمكن لماكينة تسليح الأسلاك هذه أن تجدل ما يصل إلى 96 سلك في اتجاه واحد على قلب الكابل، مما يجعلها مناسبة للكابلات المدرعة، والكابلات المغلفة، والخ. يمكن ضبط جميع البارامترات بسهولة من خلال واجهة شاشة اللمس.
- التصميم القوي لعمود الدوران: عمود الدوران الرئيسي مصنوع من أنابيب الفولاذ غير الملحومة، مدعومة بمحامل كروية مزدوجة الصف في الأمام والخلف، مما يضمن المتانة والثبات.

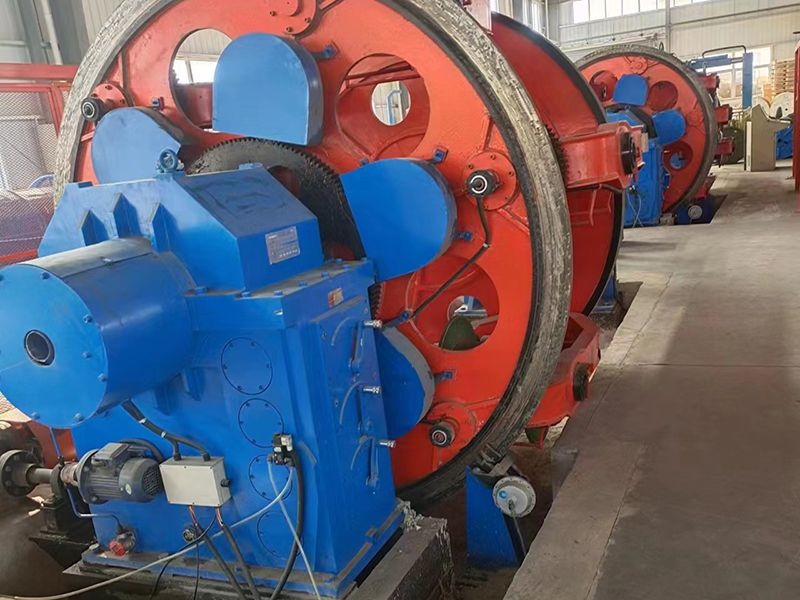

- نظام التروس الكوكبية: تستخدم الماكينة نظام تروس كوكبي مع تروس حلزونية المعالجة بالتسقية والتقسية، مما يعزز مقاومة التآكل ويضمن حركة سلسة ومستمرة.
- حاملة بكرة الأسلاك: يتميز حامل بكرة الأسلاك بآلية الضغط العلوي لسهولة تحميل وتفريغ بكرات الأسلاك.
| قطر السلك الأحادي | النحاس من 1.2 إلى 5.0 مم |
| الألومنيوم من 1.5 إلى 5.0 مم | |
| سلك فولاذي من 1.5 إلى 5.0 مم | |
| سرعة الخط | من 3 إلى 30 متر في الدقيقة |
| سرعة دوران القفص | من 10 إلى 60 لفة في الدقيقة |
| نطاق خطوة الكابل (تشكيل الكابل) | من 50 إلى 1800 مم |
| نطاق سرعة تدوير الرأس بالشريط | من 150 إلى 500 لفة في الدقيقة |
| نطاق خطوة الرأس الشريط | غير حطوي من 5 إلى 300 مم |
| قوة سحب الشد | 10000 N·f |
| ارتفاع مركز الماكينة | 1000mm |
يتم التحكم في خط إنتاج تسليح الأسلاك هذا بواسطة نظام PLC وشاشة اللمس، ويتم تشغيله بواسطة محرك AC ووحدة القيادة تعتمد المشغل. يمكن ضبط جميع البارامترات الفنية على شاشة اللمس، كما يمكن ضبط وتخزين بارامترات عملية الإنتاج، حالة عمل الماكينة ونقطة عطل الماكينة، يمكن ضبط كل قفص بشكل مستقل على بارامترات ذات صلة بشكل منفصل، ويمكن ضبطها وفقاً للوضع المباشر لضبط البارامترات. يتم التحكم في الماكينة بأكملها بواسطة نظام التحكم Siemens PLC وشاشة اللمس. يتم تعيين حالات عمل مختلفة في البرنامج، والتي يمكن أن تحافظ على نفس خطوة السلك في ظروف التشغيل المختلفة.
- نظام التحكم PLC: SIEMENS
- المشغل: SIEMENS
- شاشة اللمس: : SIEMENS 10.4
