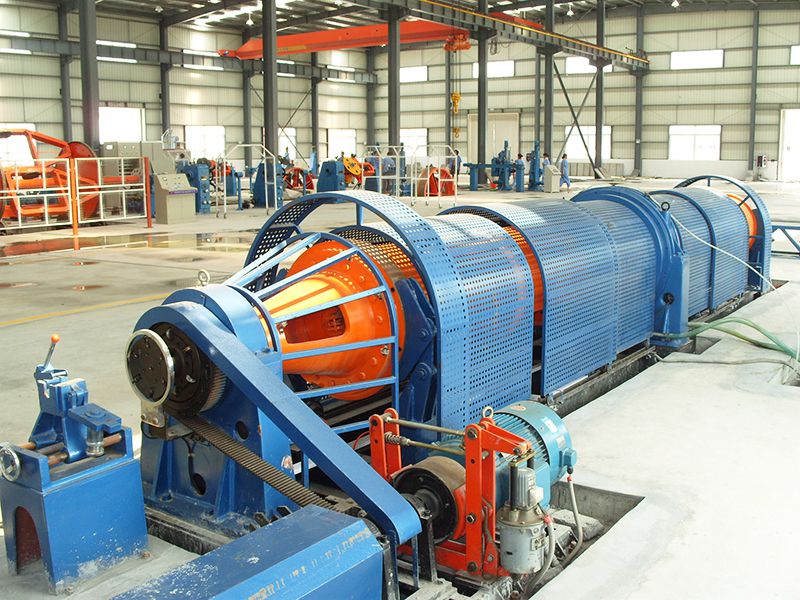

ماكينة تجديل الكابلات الأنبوبية، فئة JLGTubular Stranding Machine
خط تجديل الكابلات الصلبة لتصنيع موصلات الفولاذ، النحاس والألومنيوم المجدولة.
ماكينة تجديل الكابلات الدائرية: حل سلس وهادئ لتجديل للكوابل والموصلات الفولاذية
منتجنا لماكينة تجديل الكابلات الدائرية تم تصميمه من أجل تجديل فعال للخيوط الفولاذية، والموصلات النحاسية، وموصلات الألومنيوم، وموصلات الألومنيوم الأساسية الفولاذية، وحبال الأسلاك الفولاذية. ماكينة تجديل الكابلات متعددة الاستخدامات، حيث يمكن استخدامها أيضاً لعزل قلب الكابل وإنتاج كابلات تحكم خاصة.
الخصائص
- قاعدة صلبة وهيكل أنابيب فولاذية غير ملحومة لتحقيق الاستقرار وانخفاض مستوى الضوضاء
- تحكم سلس ومريح في السرعة بمحركات متغيرة السرعة
- علبة تروس متغيرة السرعة للتحكم الدقيق في الخطوة والتقليل من اليد العاملة
- مجهزة بتدابير السلامة مثل الكشف التلقائي عن انقطاع الأسلاك وإيقاف فتح الباب
المواصفات
| الموديل | JLG 500 | JLG 630 |
| قطر السلك الواحد | Cu: Ø 1.2-5.0 mm Al: Ø 1.5-5.0 mm | Cu: Ø 1.2-5.0 mm Al: Ø 1.5-5.0 mm |
| أقصى قطر للسلك النهائي | Ø 21 mm | Ø 21 mm |
| أقصى سرعة للدوران | 500 rpm | 500 rpm |
| خطوة التجديل | 40-448 | 40-448 |
| أقصى سرعة للخط | 150 m/min | 150 m/min |
| مواصفات البكرة | PND500 | PND630 |
| بكرة الشد | 1250 mm | 1250 mm |
| بكرة التموين (الأرسال) | PN1600 | PN1600 |
| ارتفاع المركز | 850 mm | 850 mm |
التفاصيل

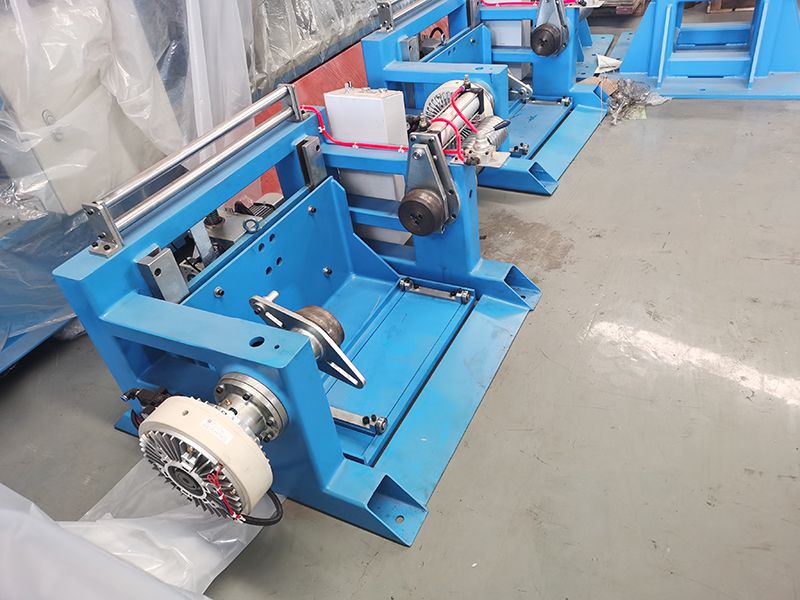

حامل التموين
- الأعتاق والتثبيت الهوائي، تحميل وتفريغ بكرات الأسلاك بشكل مريح
- تعمل المكابح المغناطيسية على ضمان التحكم المستقر في الشد والذي يتم تشغيله على شاشة اللمس.

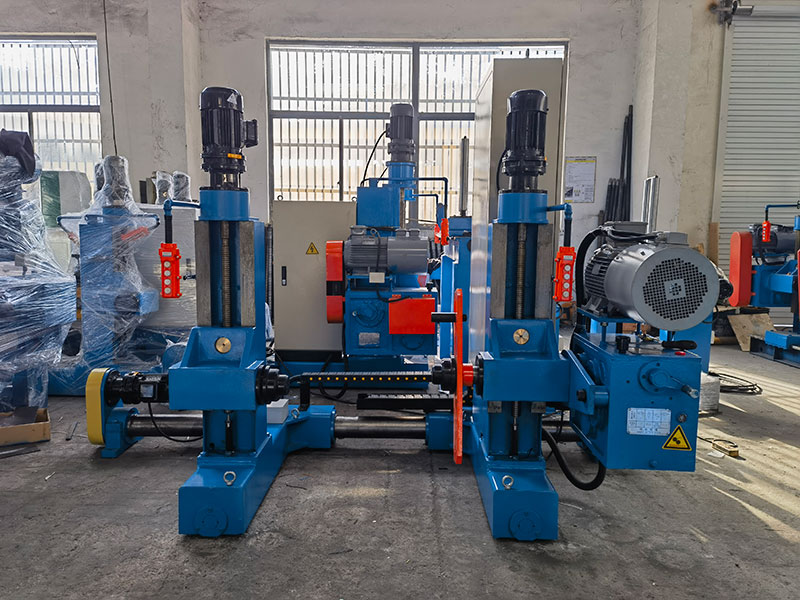

حامل الاستقبال
- هيكل العمود الطرفي مزود بوحدة تثبيت يتم التحكم فيها كهربائياً وعتق بكرات الأسلاك
- الرفع والتثبيت الكهربائي مع آلية حماية السلامة
- ترتيب الأسلاك والتحكم في السرعة من خلال المرحلات الزمنية، مما يوفر قوة دفع عالية وسهولة الضبط

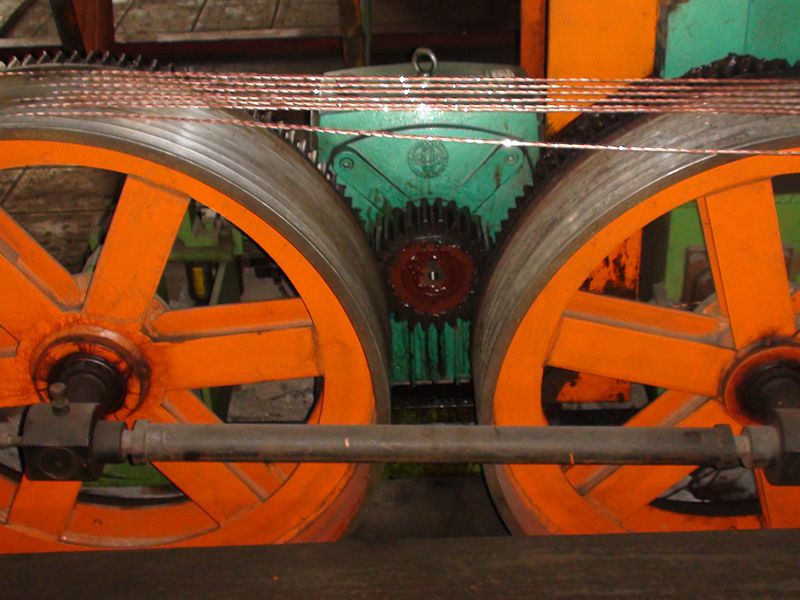

وحدة الشد ببكرة مزدوجة
- بكرات تدوير مزدوجة مع توزيع السلك الطبيعي لمنع تلف الموصل
- نظام ضغط هوائي لمنع انزلاق الكابل أثناء بدء التشغيل
- التزامن وقوة السحب الممتازة
- الحماية من زيادة الحمل مع وصلة الربك بالمسمار

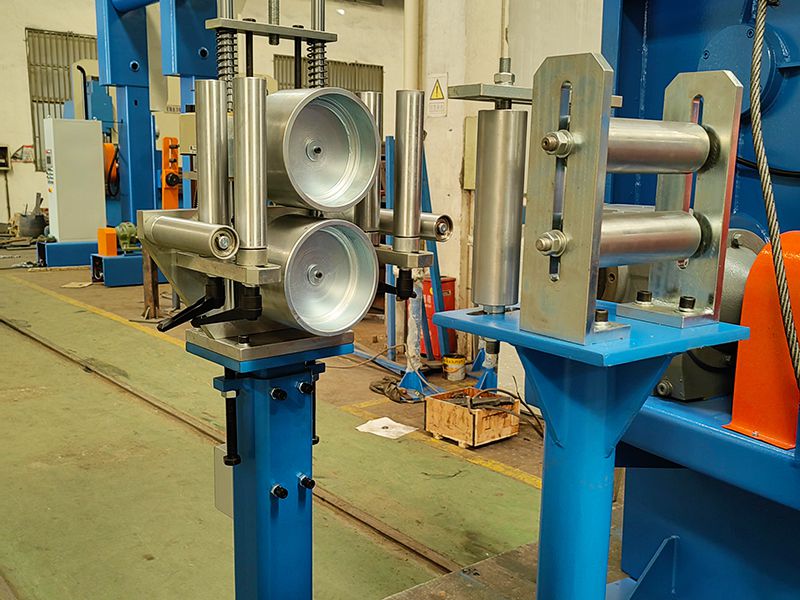

عداد القياس المتري
- عداد القياس المتري الإلكتروني بدون تلامس للحصول على قياسات دقيقة وموثوقة
- يوجد عداد قياس متري ميكانيكي

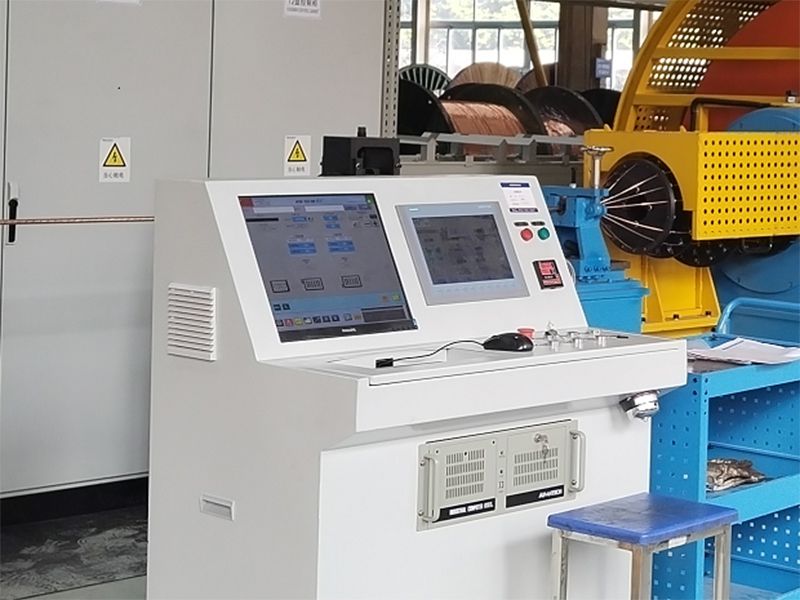

نظام التحكم
- نظام تحكم Siemens PLCللتشغيل السلس والأداء الموثوق
- جميع المواصفات الفنية قابلة للتعديل من خلال واجهة المستخدم بشاشة اللمس، مع إمكانية تخزين بارامترات عملية الإنتاج
