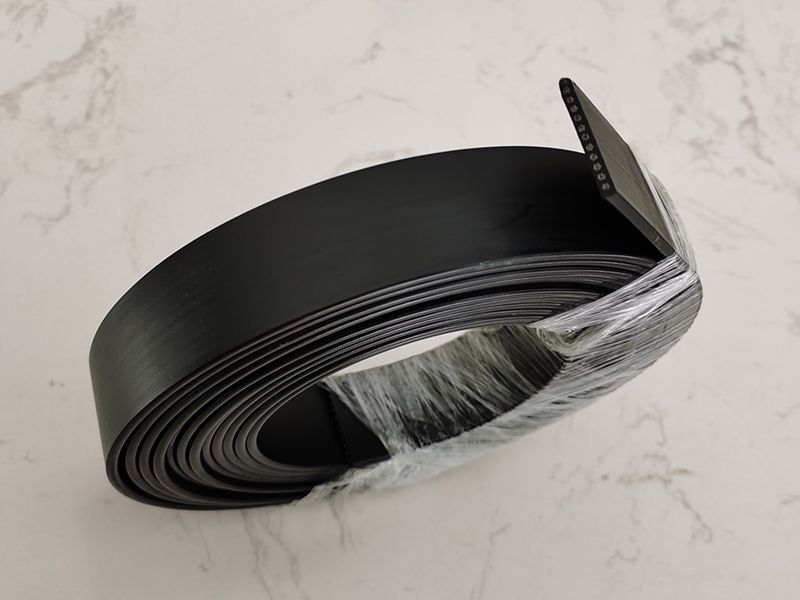

خط بثق كابلات المصاعد المسطحةFlat Elevator Cable Extrusion Line
خط بثق كابلات لعزل كابلات المصاعد وتغليفها
خطنا لبثق كابلات المصاعد المسطحة صممت لتلبية المتطلبات المحددة لعزل وتغليف كابلات المصعد.
الخصائص
- مادة بثق العازل: البولي يوريثين الحراري (TPU)
- نظام التحكم: واجهة المستخدم بشاشة اللمس و PLC(وحدة تحكم منطقية قابلة للبرمجة)
- سرعة الخط (شد سحب السلك): أقصى سرعة 30 متر في الدقيقة
- التحكم في درجة الحرارة: تستخدم ماكينة بثق الكابلات الخاصة بنا وحدات RKC اليابانية للتحكم في درجة الحرارة، والتواصل مع نظام التحكم PLC. يشتمل النظام على واجهة مخصصة للتحكم في درجة الحرارة مع مرجع لدرجة الحرارة المحيطة.
- نظام التحكم Siemens S7-1500 PLC: يتم التحكم في ماكينة بثق الكابلات بالكامل بواسطة وحدة التحكم القابلة للبرمجة Siemens S7-1500 PLC، والتي يتم تشغيلها من خلال شاشة عرض وواجهة المستخدم الصناعية.
- ناقل الاتصالات بنظام بروفي باص (Profibus): يتيح تنفيذ ناقل اتصالات بروفي باص (Profibus) التواصل والتحكم السلس مع واجة المستخدم. هذا النظام يتحكم في خط الإنتاج بأكمله على أساس سرعة اللولب، بما في ذلك مقياس القطر للتحكم الدقيق. يقوم نظام PLCبضبط سرعة الجر وفقاً لتغيرات القطر الخارجي، مما يضمن ثبات القطر الخارجي للكابل.
التفاصيل

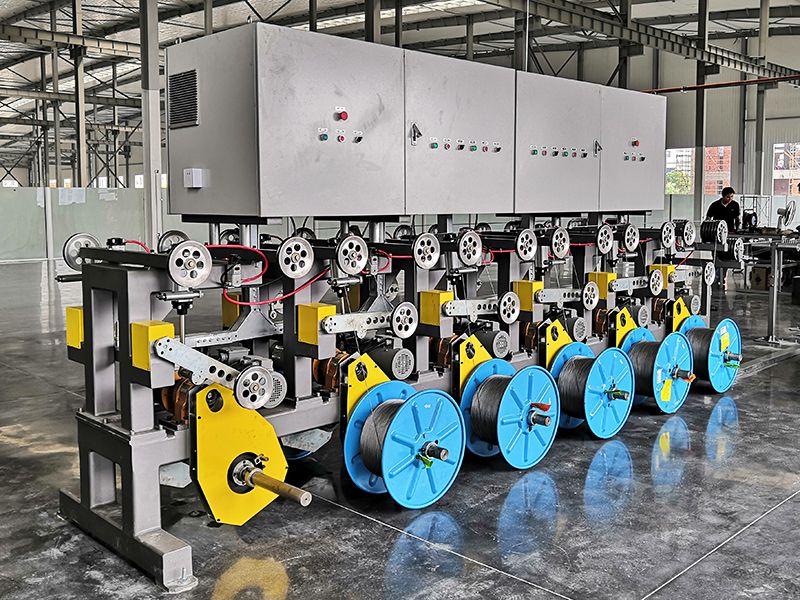

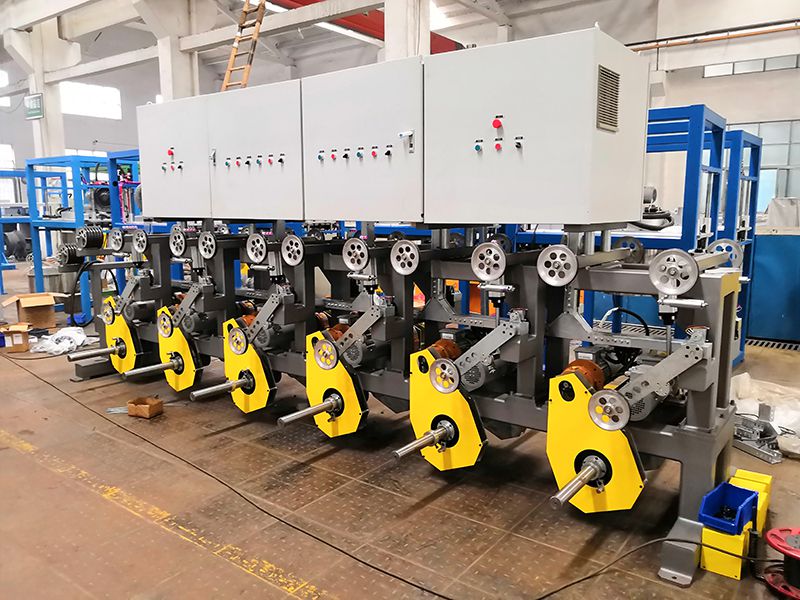

حامل التموين (الأرسال)
- حامل التموين متعدد الرؤوس
- نطاق الشد: من 10 طن إلى 200 طن مع نسبة خطأ 3%
- طريقة التحكم في الشد: نظام راقصة رول مع الضغط النسبي

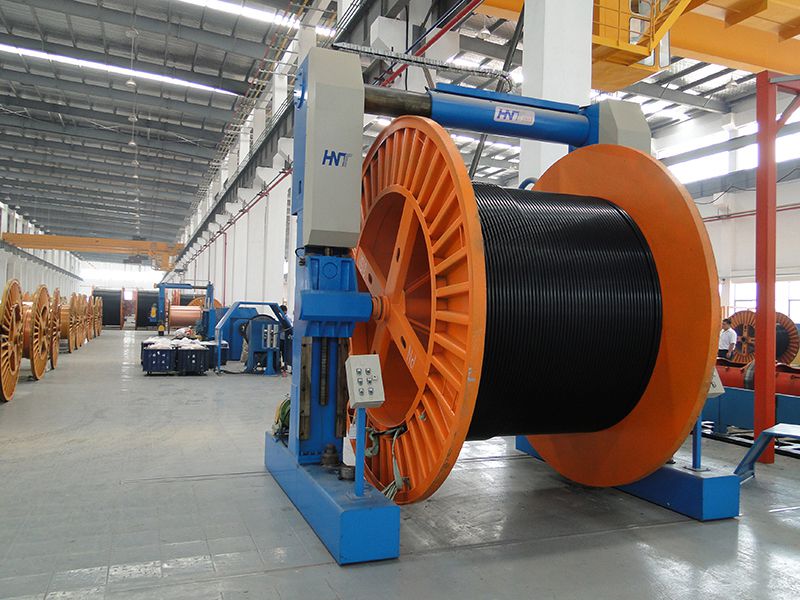

حامل الاستقبال
- وحدة تثبيت الأسلاك بالمحرك مع آليات الحماية الميكانيكية والكهربائية
- سهولة تحميل وتفريغ بكرات الأسلاك
- التزامن مع الماكينة الرئيسية للشد المستمر أثناء التشغيل وتأخير التوقف بعد إيقاف الماكينة

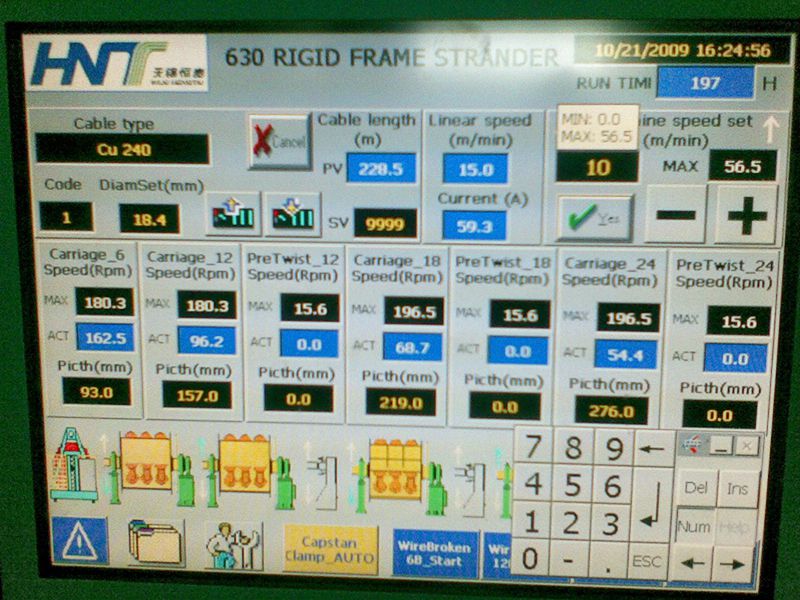

نظام التحكم
- يتم التحكم في خط الإنتاج بالكامل بواسطة Siemens S7-1500 PLC، يتم تشغيلها من خلال شاشة عرض وواجهة استخدام صناعي .
- تخزين البارامترات وظبطها: يتم تخزين بارامترات التحكم المختلفة في عملية الإنتاج في نظام الكمبيوتر ويمكن الوصول إليها بسهولة وتعديلها من خلال شاشة العرض باللمس. استخدام واجهة اللوحة الصناعية يسهل عملية ضبط البارامترات بسهولة. يمكن التحكم في خط الإنتاج مركزياً، مما يتيح إجراء تعديلات فردية أو منسقة.
- المعلومات المعروضة: توفر شاشة العرض معلومات مثل القطر الخارجي، وضغط الأسطوانة، وإنذارات حد الضغط، وحدود حمل محرك البثق والسحب، وإنذارات زر التوقف في حالات الطوارئ، وإنذارات مستوى مادة فراع البثق، سرعة الإنتاج، سرعة المسمار، التيار، القطر الخارجي، وضغط رأس البثق.
