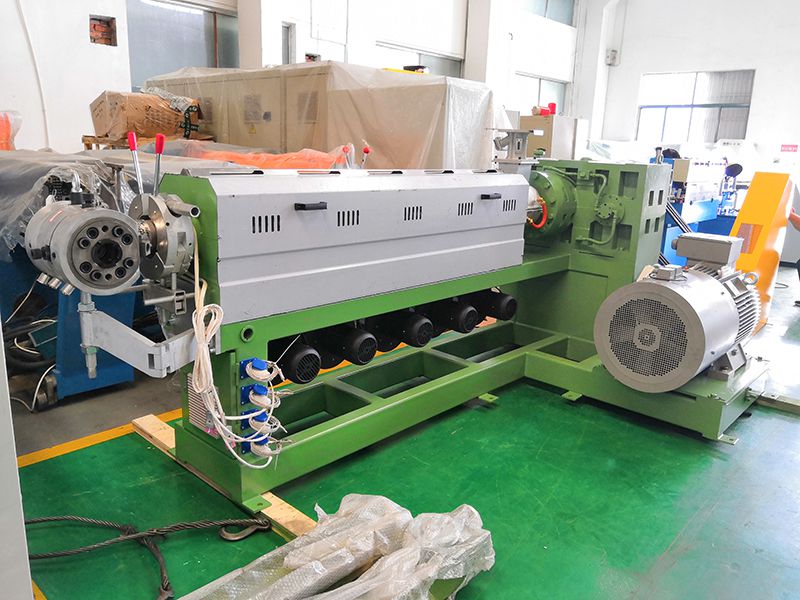

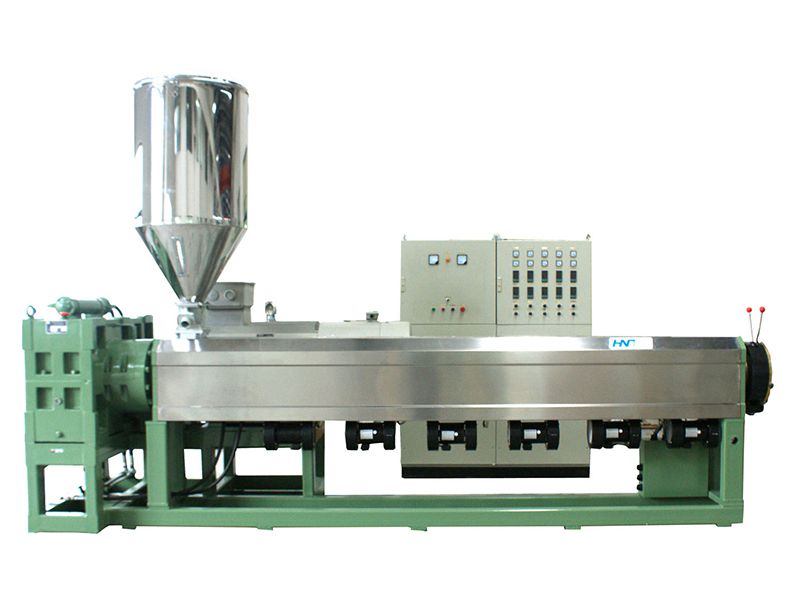

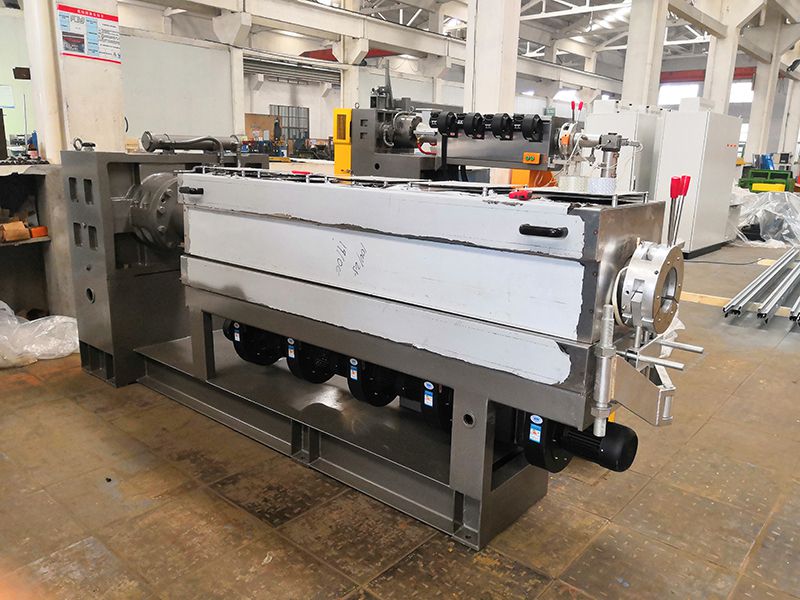

خط بثق بلاستيك عزل الكابلات الكهربائية ذو الأداء العالي، فئة GJSHigh Performance Plastic Extrusion Line

خط بثق اللولبي لعوازل وأغلفة الكابلات

في شركة S&A، نفخر بتقديم خط بثق البلاستيك عالي الأداء المصمم خصيصاً لعزل الكابلات وتغليفها، ويغطي كابلات الطاقة الكهربائية ذات الجهد المنخفض LV إلى الجهد العالي EHV.

استفسار

زيادة مخرجات البثق: يتفوق خط بثق البلاستيك على خطوط البثق التقليدية، مما يوفر حجم بثق أكبر بنسبة 50% وزيادة في سرعة الخط.
التصميم الفريد لتدفق المخرجات: يشتمل خطنا لبثق البلاستيك على قناة تدفق مخرجات مصممة خصيصاً، مما يضمن عملية بثق عالية الجودة مع تصميم لولبي على شكل قوس.
هيكل الأخدود اللولبي: يعمل تصميم الأخدود اللولبي المبتكر على تحسين جودة البثق بشكل كبير مقارنة بتصميمات البراغي الأخرى
التلدين الفعال: يمنع خطنا لبثق البلاستيك ارتفاع درجة حرارة البلاستيك وتحلله من خلال تعزيز القص مع ضمان التلدين الفائق والمتجانس للبثق عالي السرعة.
التحكم الدقيق في درجة الحرارة: نعتمد نظام التحكم بدرجة الحرارة ذو الدقة العالية، وذلك باستخدام نظام RKC الياباني المعروف.
النطاق الواسع لمواد البثق: خط بثق البلاستيك متوافق مع مواد مختلفة مثل PP، PE، PVC، LSF-HFFR، XLPE، TPU، FEP، وETFE.
نظام التحكم في الهواء المتقدم: يجمع نظام التحكم بين الكمبيوتر الصناعي والتحكم في سلسلة Siemens S7، تحقق التحكم المتزامن والتشغيل المستقل.
بارامترات التحكم سهلة الاستخدام:خطنا لبثق البلاستيك يسمح بسهولة تعديل بارامترات التحكم، تخزين بارامترات التحكم في عملية الإنتاج المختلفة في الكمبيوتر للتحكم المركزي المريح والضبط المستقل.
نظام التحكم الشامل: يوفر نظام التحكم الخاص بنا مهام الإنتاج والمراقبة وإدارة البيانات، ويقدم مراقبة العمليات، أنظمة الإنذار، أنظمة قائمة العمليات، سجلات البيانات التاريخية، سجلات الإنذار، التقارير، إدارة النظام وقدرات الطباعة.
واجهة المستخدم: يتم التحكم في عمليات الإنتاج من خلال واجهة كمبيوتر الصناعية سهلة الاستخدام، عرض البارامترات مثل القطر الخارجي للبثق، ضغط البرميل، سرعة الخط، سرعة المسمار، التيار، ضغط الرأس في منحنيات البيانات في الوقت الفعلي والتاريخي.

تصميم اللولب الخاص

بالمقارنة مع فئات بثق كابلات الطاقة العادية، فإن خط البثق الخاص بنا يتميز بإنتاج بثق أعلى بنسبة 50% بسبب تصميم اللولب الخاص بواسطة HNT. يتميز المسمار الخاص بخط بثق البلاستيك الخاص بنا بمسارات تدفق مخرجات خاصة مصممة للبلاستيك المنصهر لضمان الجودة العالية للبثق. يتميز اللولب بهيكل حلزوني قوسي، والذي يوفر جودة بثق أعلى بكثير مقارنة بالأنواع الأخرى من هياكل اللولب.
تم اعتماد تقنية أنبوب التسخين في تصميم اللولب، مما يقوي القطع ويتجنب أيضاً تحلل البلاستيك بسبب الحرارة الزائدة. وبناء على ذلك، يتم ضمان أن تكون عملية الصهر منتظمة ويمكن أن تصل عملية البثق إلى سرعة أعلى.

نظام دقيق للتحكم في درجة الحرارة

يعتمد برميل خط البثق نظامين رئيسيين للتبريد. تم تركيب كل من نظام تبريد للماء الداخلي ونظام تبريد الرياح مع قطع أجنحة نحاسية مقطوعة بدقة لضمان توازن الحراري المثالي أثناء عملية البثق، والتي تسمح بالتحكم الدقيق في درجة حرارة البرميل.

نظام دقيق للتحكم الكهربائي الممتاز

يتم التحكم في خط بثق البلاستيك بالكامل بواسطة IPC (الكمبيوتر الشخصي الصناعي) ونظام S1-300 PLC. يمكن تشغيل جميع المعدات الموجودة داخل خط البثق GJS في وقت واحد من خلال الارتباط المتزامن، ولكن يمكن أيضاً التحكم فيها فقط. يمكن تخزين بارامترات التحكم المختلفة لعملية البثق في الكمبيوتر وعرضها معاً على الشاشة. يمكن ضبط بارامترات التحكم الخاصة بواجهة المستخدم بسهولة لتحقيق التحكم المركزي في الخط بأكمله.

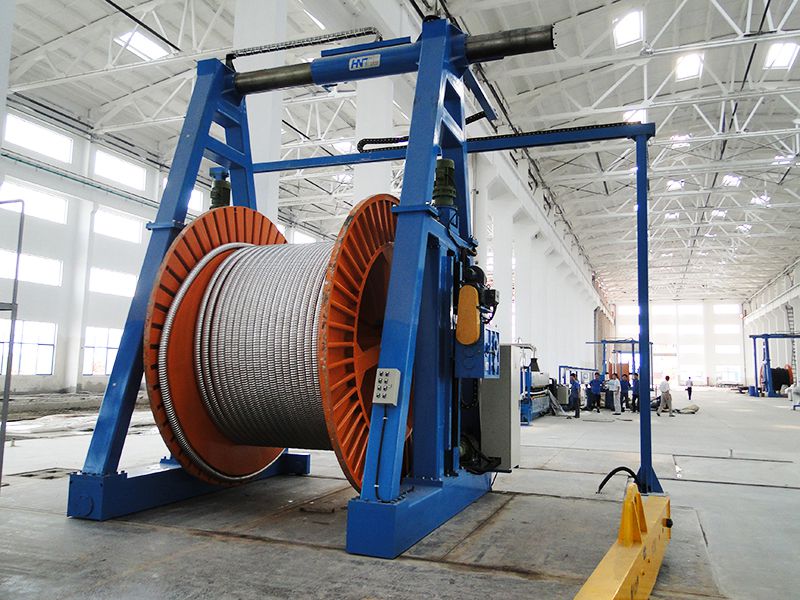

حامل التموين

• وحدة التحكم في الشد بآلية الهواء الميكانيكية للدفع السلس
• القياس القائم على مفتاح الاقتراب وكشف انقطاع الأسلاك

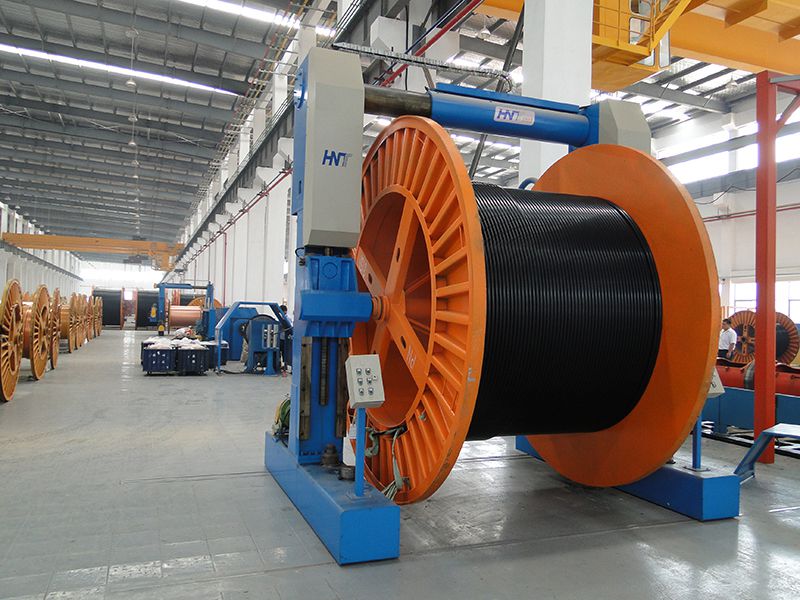

حامل الاستقبال

• وحدة تثبيت الأسلاك بالمحرك مع آليات الحماية الميكانيكية والكهربائية
• سهولة تحميل وتفريغ بكرات الأسلاك
• التزامن مع الماكينة الرئيسية للشد المستمر أثناء التشغيل وتأخير التوقف بعد إيقاف الماكينة

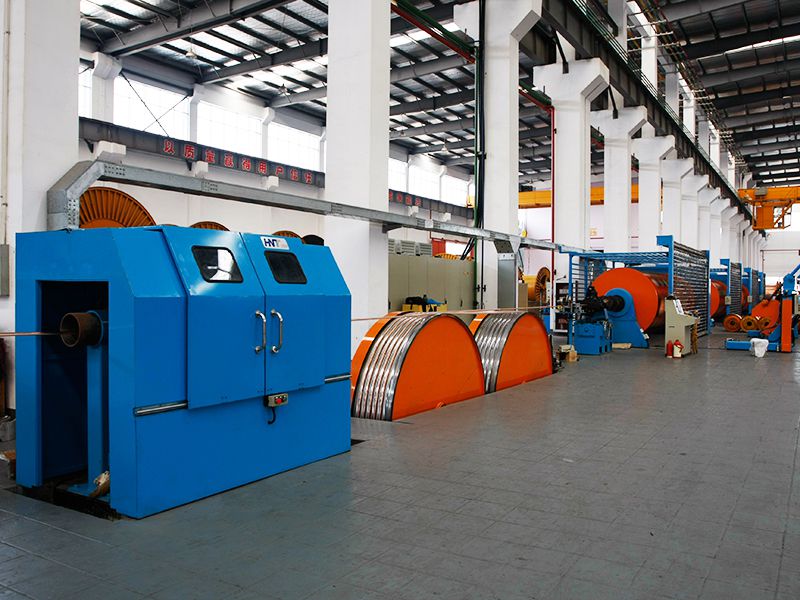

وحدة الشد ببكرة مزدوجة

• بكرات تدوير مزدوجة مع توزيع السلك الطبيعي لمنع تلف الموصل
• نظام ضغط هوائي لمنع انزلاق الكابل أثناء بدء التشغيل
• التزامن وقوة السحب الممتازة
• الحماية من زيادة الحمل مع وصلة الربك بالمسمار

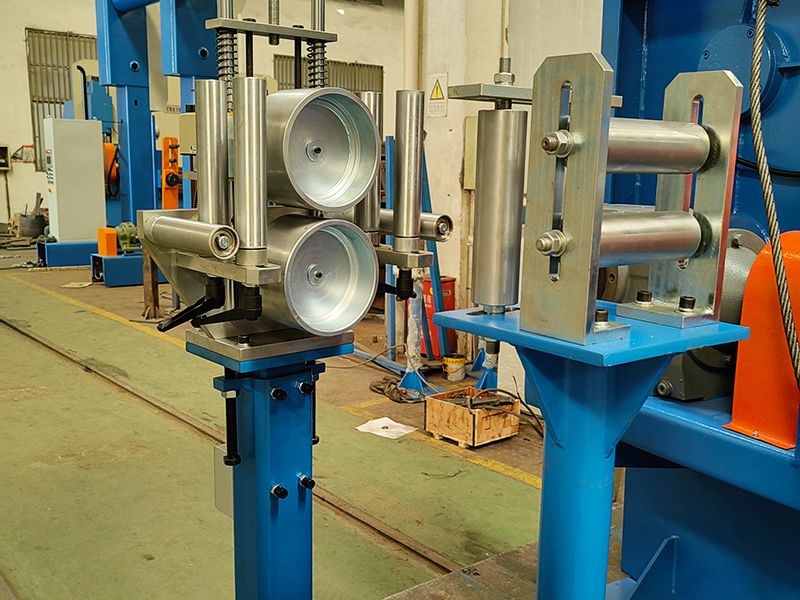

عداد القياس المتري

• عداد القياس المتري الإلكتروني بدون تلامس للحصول على قياسات دقيقة وموثوقة
• يوجد عداد قياس متري ميكانيكي

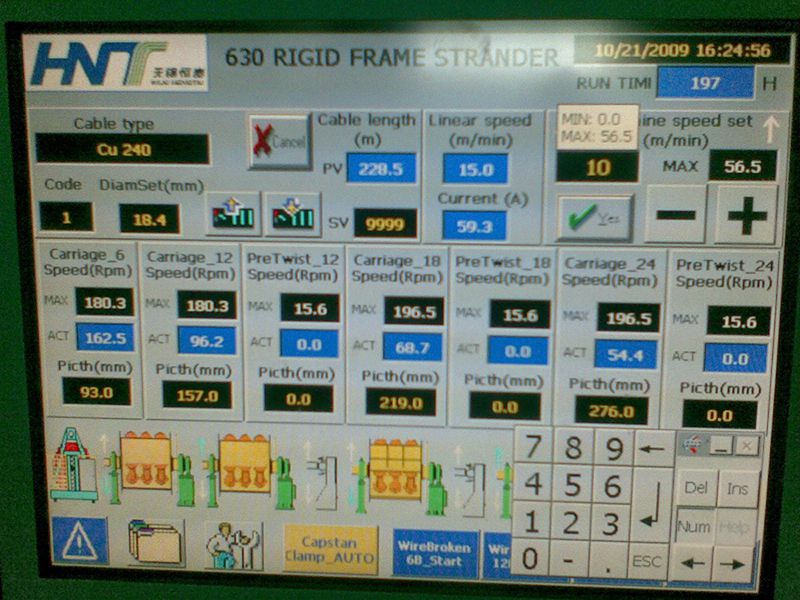

نظام التحكم

• نظام تحكم Siemens PLCللتشغيل السلس والأداء الموثوق
• جميع المواصفات الفنية قابلة للتعديل من خلال واجهة المستخدم بشاشة اللمس، مع إمكانية تخزين بارامترات عملية الإنتاج
