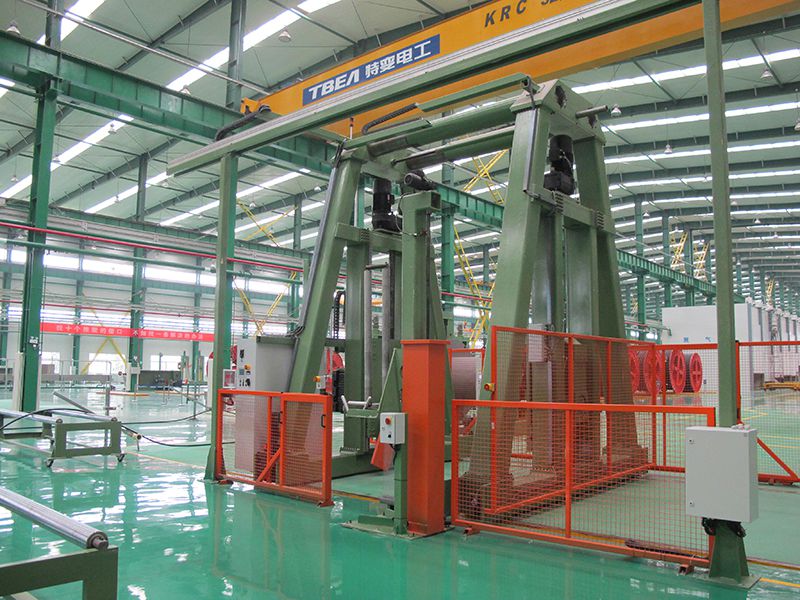

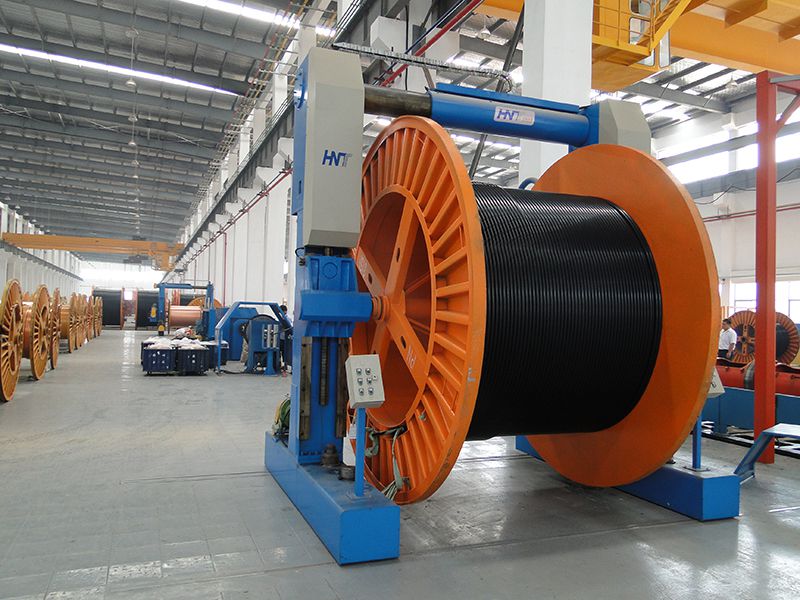

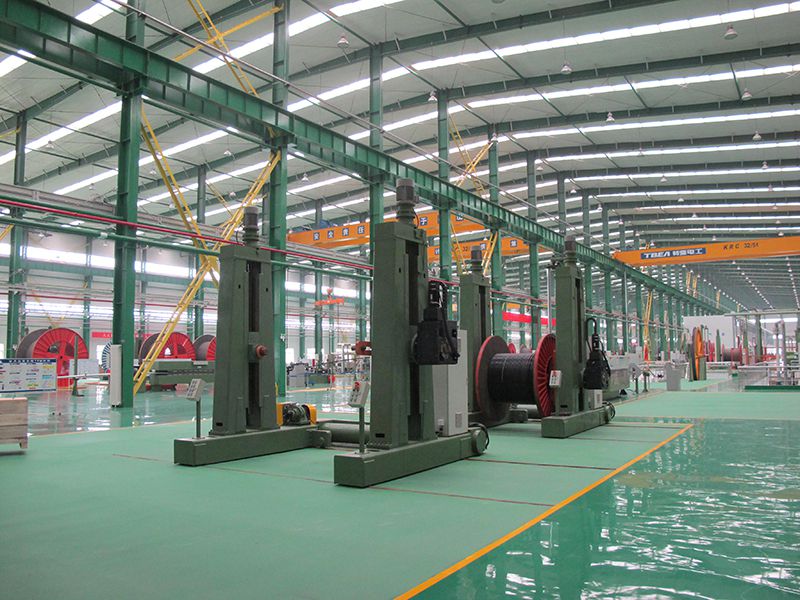

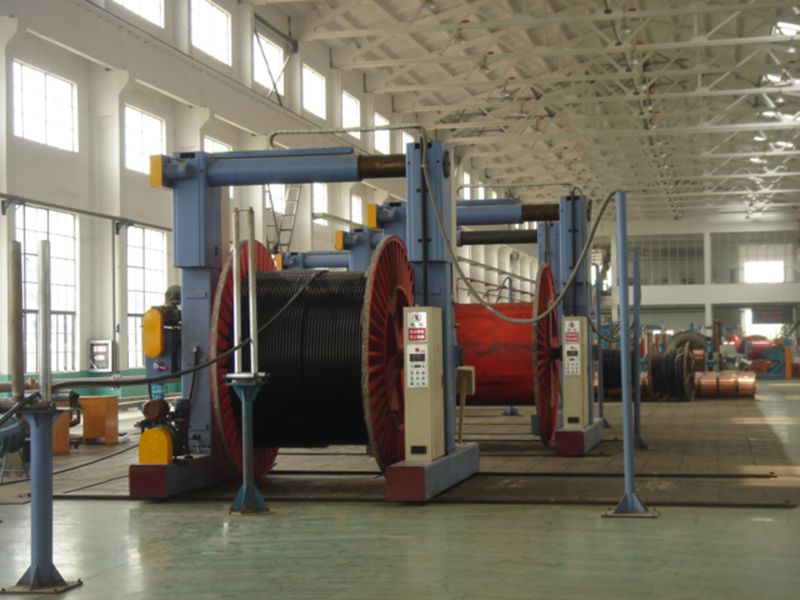

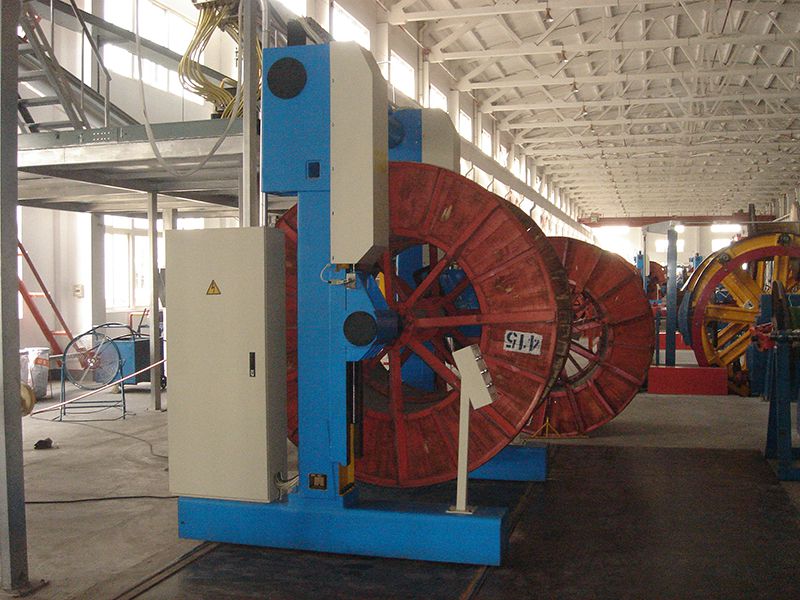

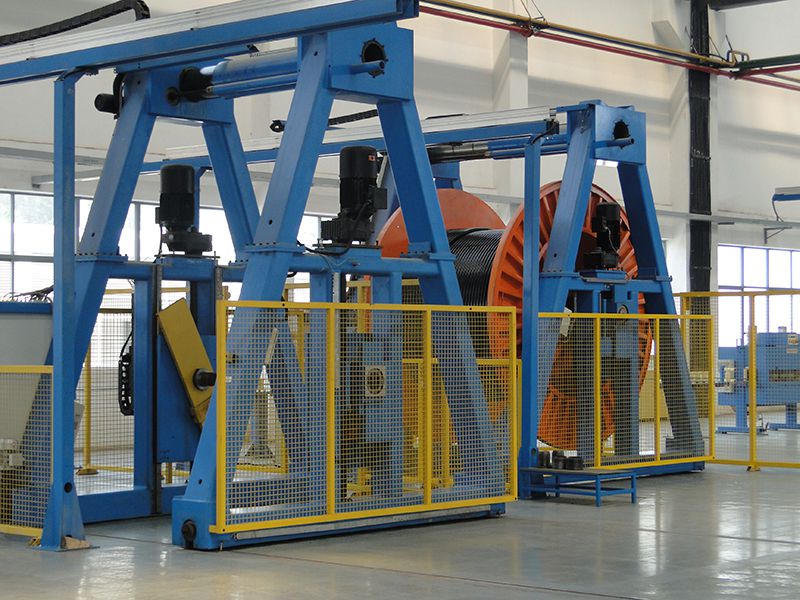

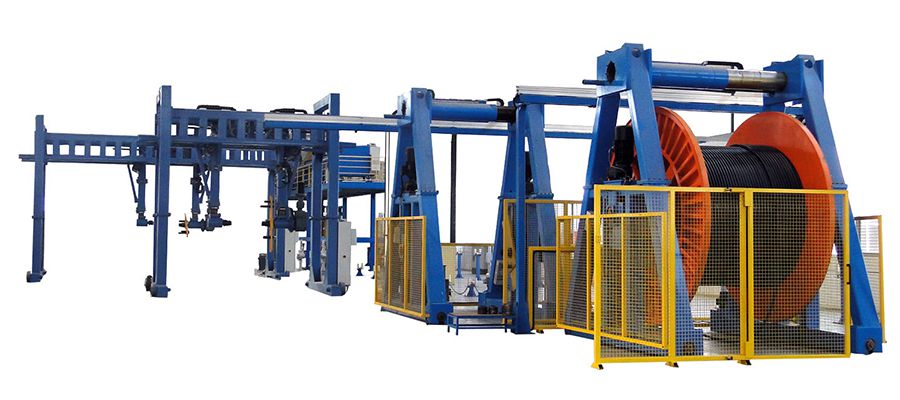

ماكينات فك ولف بكرة الأسلاك القنطرية (حامل التموين والاستقبال)Gantry Type Pay-Off & Take-Up
توفر شركة S&A ماكينات فك ولف بكرة الأسلاك القنطرية (حامل التموين والاستقبال)، مصممة لاستيعاب عمليات تموين واستقبال الأسلاك عبر مستويات الجهد المختلفة وعمليات تصنيع الكابلات. هذه الماكينات متعددة الاستخدامات من النوع القنطري مناسبة للاستخدام في البثق، جدل الكابلات، التسليح (التدريع)، إعادة اللف، والخ.
الخصائص
- التحكم في السرعة أو الشد: توفر ماكينتنا القنطرية الاختيار بين أوضاع التحكم في السرعة والتحكم في الشد لتناسب مع المتطلبات المحددة.
- الشد القابل للضبط: يمكن ضبط نطاق التحكم في الشد من 100 إلى 3500 نيوتن.
- التوافق مع أقطار الأسلاك المختلفة: يمكن ماكينات فك ولف بكرة الأسلاك القنطرية (حامل التموين والاستقبال) التعامل مع أسلاك بأقطار مختلفة، مما يوفر تنوع لأنواع الكابلات المختلفة.
- تغيير الاتجاه آلياً ويدوياً: ماكينات فك ولف بكرة الأسلاك تدعم تغيير الاتجاه آلياً ويدوياً.
- قوة الضبط القابلة للضبط: يمكن ضبط قوة القمط لتثبيت بكرة الكابل بسهولة لضمان الإمساك والثبات المناسبين.
- التحكم السهل: ماكينات فك ولف بكرة الأسلاك القنطرية (حامل التموين والاستقبال) مجهزة بكبائن تحكم كهربائية، صناديق التشغيل، لوحات التحكم الرئيسية، مع مقابض تحكم مستقل أو مشتركة لسهولة التشغيل.
ماكينات فك ولف بكرة الأسلاك القنطرية (حامل التموين والاستقبال) TU/PO والقائمة على الأرض
المواصفات
| الموديل | TU16 | TU20 | TU25 | TU32 | TU36 |
| قطر البكرة | 850/1600 | 1000/2000 | 1250/2500 | 1600/3200 | 2000/3600 |
| أقصى قطر للفلنجة (mm) | 1600 | 2000 | 2500 | 3200 | 3600 |
| أدنى قطر للفلنجة (mm) | 850 | 1000 | 1250 | 1600 | 2000 |
| أدنى عرض كلي (mm) | 600 | 600 | 900 | 1180 | 1500 |
| أقصى عرض كلي (mm) | 1180 | 1500 | 1900 | 2120 | 2300 |
| أدنى قطر للأسطوانة (mm) | 400 | 500 | 500 | 800 | 2500 |
| التجويف (mm) | 80 | 80(100) | 80(100-125) | 80(100-125) | 200 |
| أدنى قطر للسلك (mm) | 4 | 5 | 7 | 8 | 20 |
| أقصى قطر للسلك (mm) | 40 | 50 | 70 | 120 | 140 |
| أقصى سرعة دوران (RPM) | 7/17/37 | 7/17/37 | 7/17/37 | 7/17/37 | 6/12/22 |
| نطاق النقل (mm) | 5-50 | 6-60 | 8-90 | 9-120 | 20-140 |
| أقصى وزن للبكرة (kg) | 6000 | 8000 | 12000 | 15000 | 20000 |
ماكينات فك ولف بكرة الأسلاك القنطرية (حامل التموين والاستقبال) نوعTUA/POA ‘A’
المواصفات
| الموديل | TUA25 | TUA32 | TUA36 | TUA42 | TUA50 |
| قطر البكرة | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 | 2500/5000 |
| أقصى قطر للفلنجة (mm) | 2500 | 3200 | 3600 | 4200 | 5000 |
| أدنى قطر للفلنجة (mm) | 1250 | 1600 | 2000 | 2500 | 2500 |
| أدنى عرض كلي (mm) | 900 | 1180 | 1500 | 1900 | 1900 |
| أقصى عرض كلي (mm) | 1900 | 2120 | 2300 | 2400 | 2500 |
| أدنى قطر للأسطوانة (mm) | 500 | 800 | 2500 | 2800 | 3000 |
| التجويف (mm) | 80(100-125) | 80(100-125) | 200 | 200 | 200 |
| أدنى قطر للسلك (mm) | 7 | 8 | 20 | 30 | 40 |
| أقصى قطر للسلك (mm) | 70 | 120 | 140 | 160 | 180 |
| أقصى سرعة دوران (RPM) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 | 6/12/22 |
| نطاق النقل (mm) | 8-90 | 9-120 | 20-140 | 30-160 | 40-180 |
| أقصى وزن للبكرة (kg) | 12000 | 18000 | 25000 | 30000 | 40000 |
ماكينات فك ولف بكرة الأسلاك القنطرية (حامل التموين والاستقبال) نوع TUB/POB ‘L’
المواصفات
| الموديل | TUB25 | TUB32 | TUB36 | TUB42 | TUB45 | TU50 |
| قطر البكرة | 1250/2500 | 1600/3200 | 1800/3600 | 2000/4200 | 2000/4500 | 2500/5000 |
| أقصى قطر للفلنجة (mm) | 2500 | 3200 | 3600 | 4200 | 4500 | 5000 |
| أدنى قطر للفلنجة (mm) | 1250 | 1600 | 1800 | 2000 | 2000 | 2500 |
| أدنى عرض كلي (mm) | 900 | 1180 | 1400 | 1900 | 1900 | 1900 |
| أقصى عرض كلي (mm) | 1900 | 2120 | 2300 | 2400 | 2400 | 2500 |
| أدنى قطر للأسطوانة (mm) | 500 | 800 | 2500 | 2800 | 2800 | 3000 |
| التجويف (mm) | 80(100-125) | 80(100-125) | 200 | 200 | 200 | 200 |
| أدنى قطر للسلك (mm) | 7 | 8 | 20 | 30 | 30 | 40 |
| أقصى قطر للسلك (mm) | 70 | 120 | 140 | 160 | 160 | 180 |
| أقصى سرعة دوران (RPM) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 | 6/12/22 | 6/12/22 |
| نطاق النقل (mm) | 8-90 | 9-120 | 20-140 | 30-160 | 30-160 | 40-180 |
| أقصى وزن للبكرة (kg) | 12000 | 18000 | 25000 | 30000 | 35000 | 40000 |
